Tính năng mới

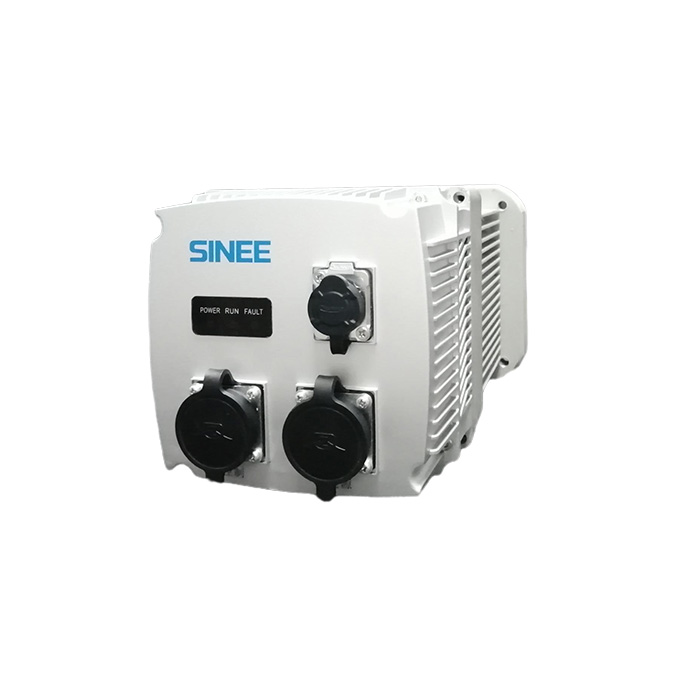

EM60 – Permanent Magnet Synchronous VFD là bộ điều khiển lý tưởng khi cần:
-
Vận hành motor PMSM hoặc motor cảm ứng ở mức công suất nhỏ – trung bình
-
Kiểm soát tốc độ và mô-men chính xác, đặc biệt tại tần số thấp
-
Khả năng phanh DC, hỗ trợ encoder, I/O đầy đủ và mức độ bảo vệ chuẩn
Specifications
| Thông số | Chi tiết |
|---|---|
| Điện áp đầu vào | 3 pha 380–415 VAC ±20%, tần số 50/60 Hz, lệch pha <3% |
| Chế độ điều khiển | V/F (VVF), Sensorless Vector (SVC), Closed‑loop Vector (FVC) |
| Tần số đầu ra | 0–600 Hz |
| Tỷ lệ điều chỉnh tốc độ | 1:50 (VVF); 1:200 (SVC); 1:1000 (FVC) |
| Mô-men khởi động | 150 % mô-men định mức ở: VVF → 1 Hz; SVC → 0.25 Hz; FVC → 0 Hz |
| Khả năng quá tải | 150% trong 60 s; 180% trong 10 s; 200% trong 2 s |
| Phanh DC | Tần số phanh: 0.01–max; thời gian: 0–30 s; dòng: 0–100% |
| I/O tiêu chuẩn | Digital: 7 kênh; Analog đầu vào: 3; Analog đầu ra: 2 |
| Nguồn phụ trợ | 10 V/20 mA; Logic 24 V/200 mA |
| Ngõ ra rơle | 2 rơle, tiếp điểm 250 VAC/3 A hoặc 30 VDC/1 A |
| Encoder hỗ trợ | ABZ incremental, UVW, resolver |
| Tản nhiệt & bảo vệ | Làm mát cưỡng bức, rung <0.5 g, cấp bảo vệ IP20/IP21 |
Installation dimension
Dòng EM60 là loại mini VFD công suất thấp (đơn pha hoặc 3 pha nhỏ):
-
Công suất 0.75–1.5 kW (1 pha) hoặc 0.4–7.5 kW (3 pha)
-
Kích thước tham khảo (tuỳ hãng, nhưng cùng phân khúc mini):
-
Rộng: 100 – 180 mm
-
Cao: 200 – 350 mm
-
Sâu: 100 – 200 mm
-
=> Thiết kế nhỏ gọn, thích hợp bố trí gọn ngay sau motor hoặc trên tủ điều khiển nhỏ.
