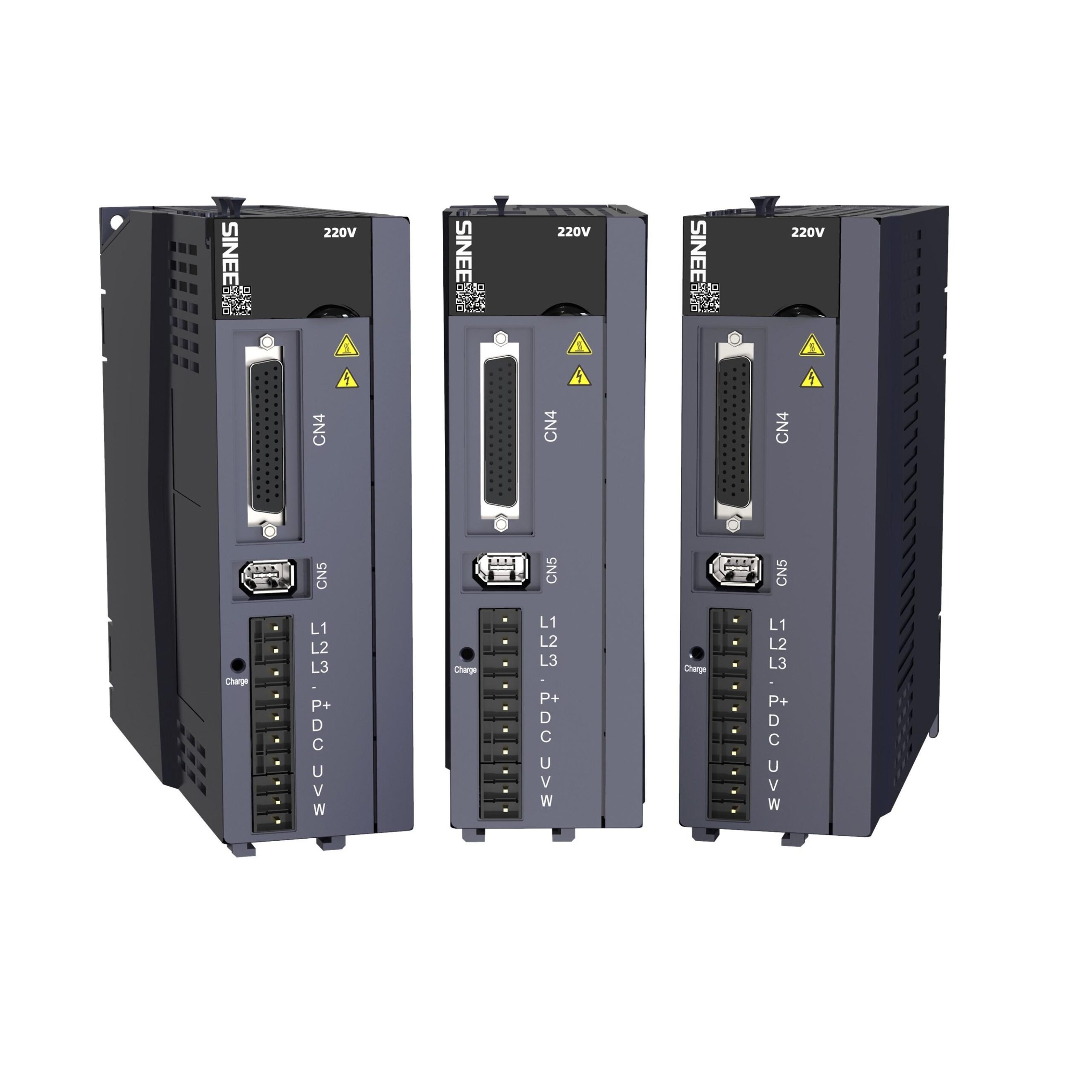

EA190-Pulse Type
• 1-ph/3-ph 220V ~ 240V 50W ~ 1kW
• SVPWM/Vector Control
• Modbus RTU/Profinet/EtherCAT/CANopen Communication
• 5 keys / 5-digit LED Front panel
• Support 17-bit incremental / 23-bit absolute encoder
-
Điều khiển SVPWM / Vector Control: Giúp tối ưu hóa hiệu suất và giảm tiếng ồn vận hành
-
Phản hồi encoder cao cấp: Hỗ trợ encoder quang học 17‑bit incremental hoặc 23‑bit absolute, đảm bảo vị trí và tốc độ chính xác tuyệt vời
-
Mặt trước điều khiển: 5 phím và hiển thị LED 5 chữ số giúp cài đặt và theo dõi dễ dàng
-
Phanh tái sinh: Có bộ phanh tích hợp và kháng nối ngoài nếu cần để giảm tốc độ nhanh hoặc dừng khẩn nguy .
-
6 chế độ điều khiển linh hoạt: bao gồm điều khiển tốc độ, vị trí, mô men, kết hợp đa cơ chế (ví dụ tốc độ/vị trí) .
-
Chống quá tải và theo dõi lỗi: Bảo vệ phần cứng (quá áp/áp thấp, quá tốc, quá nhiệt, quá tải…) và phần mềm (lỗi vị trí, lỗi EEPROM), với khả năng lưu lịch sử 4 sự kiện lỗi gần nhất .
-
Giao tiếp Modbus RTU: Thuận tiện tích hợp vào hệ thống điều khiển tập trung
| Hạng mục | Thông số |
|---|---|
| Nguồn cấp | 1 pha/3 pha 220–240 V, công suất từ 50 W đến 1 kW |
| Điều khiển | SVPWM / Vector Control |
| Encoder hỗ trợ | 17‑bit incremental hoặc 23‑bit absolute |
| Mặt điều khiển | 5 phím + LED 5 chữ số |
| Chế độ vận hành | Điều khiển: tốc độ, vị trí, mô men, đa chế độ kết hợp |
| Phanh tái sinh | Tích hợp + kháng ngoài hỗ trợ |
| Tín hiệu I/O số | Đầu vào/ra nhiều chức năng (servo start, alarm, zero speed…) |
| Bảo vệ | Quá áp, quá thấp áp, quá nhiệt, quá tải, encoder lỗi, lỗi phần mềm… lưu 4 lỗi |
| Giao tiếp | Modbus RTU |
| Dải nhiệt độ hoạt động | 0–40 °C (lưu trữ -20–85 °C) |
| Độ ẩm | ≤ 90 % RH (không ngưng tụ) |
| Độ ồn / Rung | ≤ 4.9 m/s², tần số 10‑60 Hz (không vận hành tại điểm cộng hưởng) |
| Chiều cao hoạt động | ≤ 1000 m |
| Phương pháp làm mát | Quạt làm mát |
| Tần số xung đầu vào (pulse) | Differential: max 500 Kpps; Open‑collector: max 200 Kpps |
| Độ chính xác vị trí | ±1 pulse |
| Tỷ số điều chỉnh tốc độ | 1:5000 (với encoder 23‑bit) |
| Bandwidth | ≥ 800 Hz (với encoder 23‑bit) |
| Độ ổn định tốc độ | Biến thiên < 0.1 % với ±10 % điện áp, tải 0–100 %, nhiệt độ 0–50 °C |
| Độ chính xác mô men | ±3 % (lặp lại dòng điện) |
| Bảo vệ lỗi phần mềm | Lỗi vị trí, lỗi EEPROM |
| Theo dõi lỗi | Lưu 4 nhóm lỗi gần nhất |
| Giao diện tín hiệu encoder | A/B/Z differential, Z open‑collector, độ rộng Z có thể điều chỉnh |
