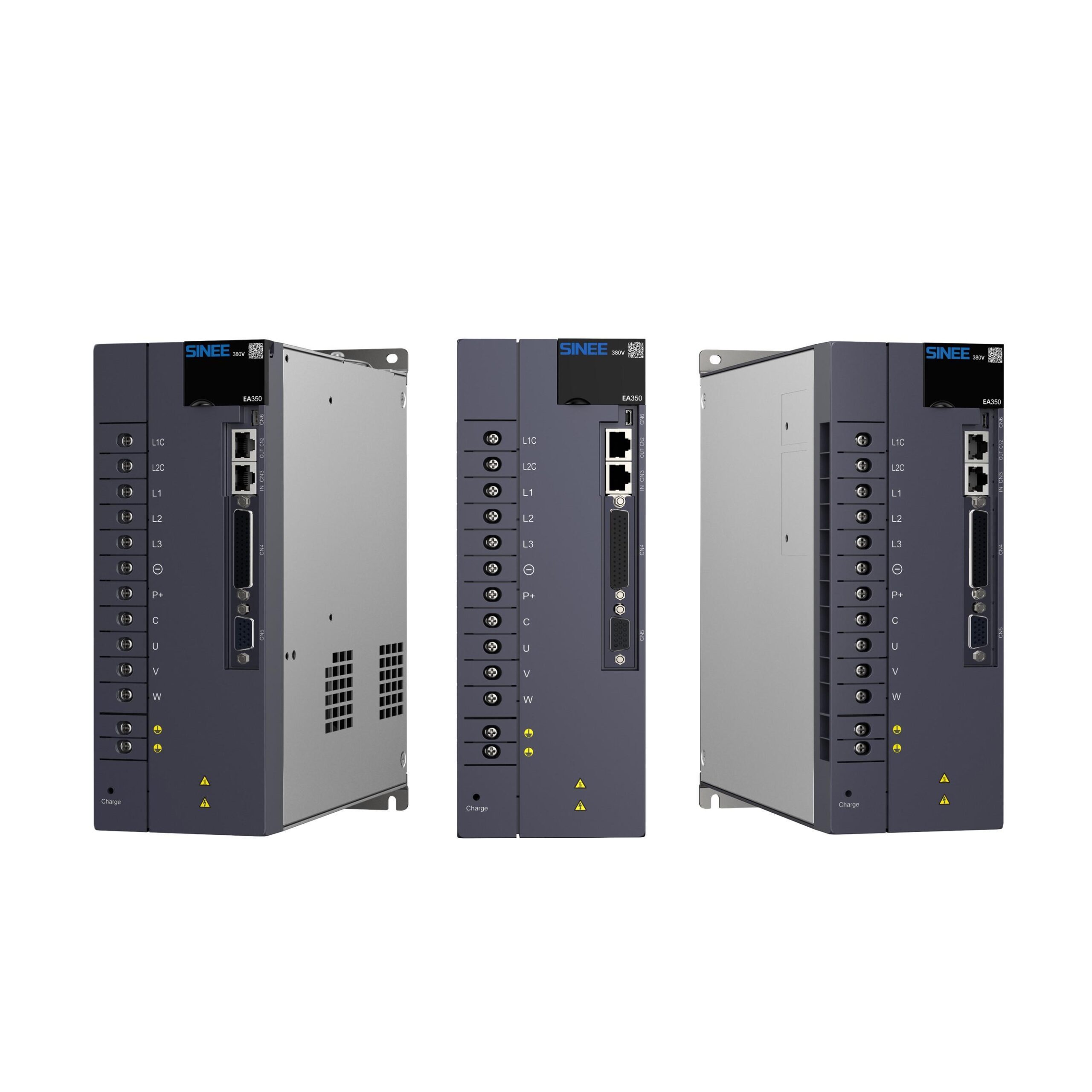

EA350-High Performance

High Performance Analog Pulse Servo Drives

• 1-ph 220 V ~ 240 V 0.1~1 kW

• 3-ph 220 V ~ 240 V 0.75~1.5 kW

• 3-ph 340 V ~ 460 V 1.5~30 kW

• SVPWM/Vector Control

• Modbus RTU/Profinet/EtherCAT/CANopen Communication

• Up to 625KHZ Current Loop

• ±1% Accuracy

Danh mục: AC Servo

Liên hệ

Tính năng mới

Tần số vòng dòng cao, băng thông lớn: Loop dòng lên đến 625 kHz, băng thông đạt tới 3 kHz với encoder 23-bit.
Chính xác cao: Điều khiển vị trí ±1 xung; hỗ trợ lọc tín hiệu đầu vào (FIR, S-curve).
Nhiều chế độ điều khiển: Cho phép điều khiển tốc độ, vị trí, mô-men, và các tổ hợp linh hoạt giữa chúng.
Tích hợp encoder cao cấp: Hỗ trợ encoder 17-bit incremental hoặc 23-bit absolute.
Giao tiếp Modbus RTU: Tích hợp sẵn cổng RS-485, tương thích FA-Format và RA-CODER.
Phanh tái sinh thông minh: Có thể dùng phanh nội hoặc gắn thêm kháng ngoài.
Bảo vệ toàn diện: Tích hợp chống quá áp, thấp áp, quá nhiệt, quá dòng, lỗi encoder, lỗi hệ thống.
Lưu lịch sử lỗi: Ghi nhớ 4 lỗi gần nhất để phục vụ bảo trì nhanh chóng.
Khả năng mở rộng: Hỗ trợ module tùy chọn cho closed-loop, dynamic braking, analog input độ phân giải cao.

Specifications

Thông số	Giá trị / Mô tả
Nguồn cấp	1 pha 220–240 V (0.1–1 kW); 3 pha 220–240 V (0.75–1.5 kW); 3 pha 340–460 V (1.5–30 kW)
Phương pháp điều khiển	SVPWM / Vector Control
Loop dòng tối đa	625 kHz
Băng thông điều khiển	3000 Hz (với encoder 23-bit)
Độ chính xác vị trí	±1 xung
Chế độ điều khiển	Tốc độ / Vị trí / Mô-men / Tổ hợp đa chế độ
Encoder hỗ trợ	17-bit incremental, 23-bit absolute
Giao tiếp	Modbus RTU, RS-485, FA-Format, RA-CODER
Tín hiệu I/O	Nhiều đầu vào/ra chức năng như Servo On, Alarm, Zero Speed…
Tín hiệu xung đầu vào	Open-collector ≤ 200 Kpps; Differential ≤ 500 Kpps
Analog đầu vào	±10 V, trở kháng 10 kΩ, TC = 200 µs
Phanh tái sinh	Tích hợp + Hỗ trợ gắn kháng ngoài
Bảo vệ	Quá áp, thấp áp, quá nhiệt, quá tải, lỗi encoder, lỗi hệ thống
Ghi lỗi	Lưu tối đa 4 lỗi gần nhất
Nhiệt độ hoạt động	0 – 40 °C
Nhiệt độ lưu trữ	–20 – 85 °C
Độ ẩm	≤ 90% RH (không ngưng tụ)
Độ cao hoạt động	≤ 1000 m
Rung (≤ 60 Hz)	≤ 4.9 m/s²
Làm mát	Quạt cưỡng bức
Tốc độ điều chỉnh	1:5000 (với encoder 23-bit)
Ổn định tốc độ	Biến thiên < 0.1% với biến đổi tải, điện áp, nhiệt độ
Độ chính xác mô-men	±1%
